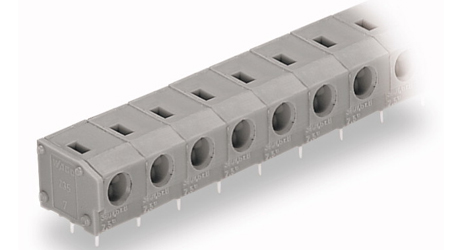

万可WAGO 235-508
1线 PCB 接线端子 2个焊针 / 电位 8极 针距 7.5/7.62 mm / 0.3 in 无按压键
包装单位 80 4*20 件
RoHS compliant
项目组 4 (PCB 与穿墙式接线端子)
重量 6,632 g
颜色 灰色
可接导线数量 8
电位数量 8
极数 8
高度 9,2 mm
高度 0,362 in
厚度 61,5 mm
厚度 2,421 in
宽度 12,5 mm
宽度 0,492 in
针距 7,5 mm
针距可扩展到 7,62 mm
针距 0,295 in
针距可扩展到 0,3 in
额定指标基于 IEC/EN 60664-1
过电压类别 EN I III
污染等级 2
额定电压 EN 630 V
可承受瞬间峰值电压 6 kV
额定电流 EN 24 A
过电压类别 EN II II
污染等级 2
额定电压 EN 1000 V
可承受瞬间峰值电压 6 kV
额定电流 EN 24 A
过电压类别 EN III III
防护等级 3
额定电压 EN 400 V
额定浪涌电压 6 kV
额定电流 24 A
连接方式 PUSH WIRE®
最小可接导线截面积 [mm²] 0,5 - 2,5 mm²
适用导线类型 硬导线
最小可接导线截面积 [mm²] 0,25 - 1,5 mm²
适用导线类型 细多股导线（加有带绝缘护套的冷压接头）
最小可接导线截面积 [mm²] 0,25 - 1,5 mm²
适用导线类型 细多股导线（加有不带绝缘护套的冷压接头）
最小可接导线截面积 [AWG] 20 - 14 AWG
最小剥线长度 9 mm
最大剥线长度 10 mm
剥线长度 [inch] 0,35 in
剥线长度 [inch] 0,39 in
导线进线孔与PCB板的角度 0 °
焊针长度 [mm] 3,6 mm
焊针长度 A [mm] 0,8 mm
焊针长度 B [mm] 0,4 mm
钻孔直径 [mm] 1 mm
钻孔直径公差 [mm] 0,1 mm
材料 I
绝缘材料 PA 6.6
温度稳定性 -60 °C 至 +105 °C
易燃类别，基于 UL 94 0 V
笼式弹簧材料 镍铬弹簧钢(CrNi)
接点材料 电解铜(Ecu)
电镀触头 镀锡
xxx-xxx/000-006 蓝色
xxx-xxx/000-008 深灰色
xxx-xxx/000-009 浅灰色
xxx-xxx/000-012 橙色
xxx-xxx/000-017 浅绿色
xxx-xxx/031-xxx 带有按压键
xxx-xxx/331-004 黑色，带有按压键的彩色端子条
xxx-xxx/331-050 白色，带有按压键的彩色端子条
xxx-xxx/331-xxx 带有按压键
