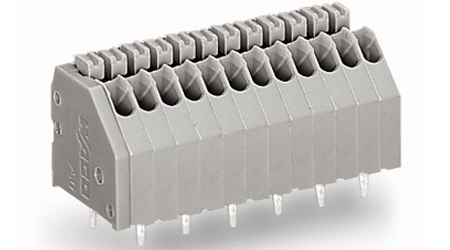

1线 PCB 接线端子 1个焊针 / 电位，交错位置 8极 针距 2.54 mm / 0.1 in 带有按压键 带有测试孔，适用于小于 Ø 1.3mm 的测试插头



  包装单位 200 4*50 件



 RoHS compliant





  项目组 4 (PCB 与穿墙式接线端子)

  重量 2,973 g

  颜色 灰色

  可接导线数量 8

  电位数量 8

  极数 8

  高度 13,1 mm

  高度 0,516 in

  厚度 26,9 mm

  厚度 1,059 in

  宽度 12 mm

  宽度 0,472 in

  针距 2,54 mm

  针距 0,1 in

  额定指标基于 IEC/EN 60664-1

  过电压类别 EN I III

  污染等级 2

  额定电压 EN 160 V

  可承受瞬间峰值电压 2,5 kV

  额定电流 EN 4 A

  过电压类别 EN II II

  污染等级 2

  额定电压 EN 320 V

  可承受瞬间峰值电压 2,5 kV

  额定电流 EN 4 A

  过电压类别 EN III III

  防护等级 3

  额定电压 EN 160 V

  额定浪涌电压 2,5 kV

  额定电流 4 A

  最小导线直径 0,4 mm

  最大导线直径 0,8 mm

  最小可接导线截面积 [mm²] 0,14 - 0,5 mm²

  适用导线类型 硬导线

  最小可接导线截面积 [mm²] 0,2 - 0,5 mm²

  适用导线类型 细多股导线

  最大可接导线截面积 [mm²] 0,25 mm²

  适用导线类型 细多股导线（加有带绝缘护套的冷压接头）

  最大可接导线截面积 [mm²] 0,25 mm²

  适用导线类型 细多股导线（加有不带绝缘护套的冷压接头）

  最小可接导线截面积 [AWG] 24 - 20 AWG

  最小剥线长度 8,5 mm

  最大剥线长度 9,5 mm

  剥线长度 [inch] 0,32 in

  剥线长度 [inch] 0,36 in

  导线进线孔与PCB板的角度 45 °

  焊针长度 [mm] 3,6 mm

  焊针长度 A [mm] 0,4 mm

  焊针长度 B [mm] 0,75 mm

  钻孔直径 [mm] 1,1 mm

  钻孔直径公差 [mm] 0,1 mm

  材料 I

  绝缘材料 PA 6.6

  温度稳定性 -60 °C 至 +105 °C

  易燃类别，基于 UL 94 V0

  笼式弹簧材料 铜合金

  电镀触头 铜



  xxx-xxx/000-004 黑色

  xxx-xxx/000-005 红色

  xxx-xxx/000-006 蓝色

  xxx-xxx/000-009 浅灰色

  xxx-xxx/000-012 橙色

  xxx-xxx/000-024 紫色

  xxx-xxx/000-050 白色
