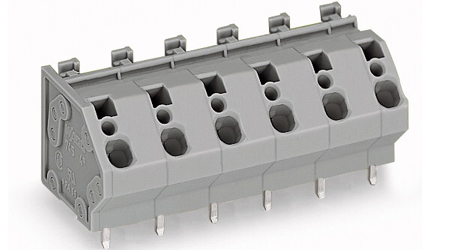

万可WAGO 745-206
2个焊针 / 电位 6极 针距 10 mm / 0.394 in 无固定耳
包装单位 40 件
RoHS compliant
项目组 4 (PCB 与穿墙式接线端子)
重量 17,376 g
颜色 灰色
可接导线数量 6
电位数量 6
极数 6
高度 19 mm
高度 0,748 in
厚度 56,5 mm
厚度 2,224 in
宽度 22,9 mm
宽度 0,902 in
针距 10 mm
针距 0,394 in
额定指标基于 IEC/EN 60664-1
过电压类别 EN I III
污染等级 2
额定电压 EN 1000 V
可承受瞬间峰值电压 8 kV
额定电流 EN 32 A
过电压类别 EN II II
污染等级 2
额定电压 EN 1000 V
可承受瞬间峰值电压 8 kV
额定电流 EN 32 A
过电压类别 EN III III
防护等级 3
额定电压 EN 630 V
额定浪涌电压 8 kV
额定电流 32 A
连接方式 CAGE CLAMP®CONNECTION
最小可接导线截面积 [mm²] 0,08 - 4 mm²
适用导线类型 硬导线
最小可接导线截面积 [mm²] 0,08 - 4 mm²
适用导线类型 细多股导线
最小可接导线截面积 [mm²] 0,25 - 2,5 mm²
适用导线类型 细多股导线（加有带绝缘护套的冷压接头）
最小可接导线截面积 [mm²] 0,25 - 2,5 mm²
适用导线类型 细多股导线（加有不带绝缘护套的冷压接头）
最小可接导线截面积 [AWG] 28 - 12 AWG
最小剥线长度 8 mm
最大剥线长度 9 mm
剥线长度 [inch] 0,31 in
剥线长度 [inch] 0,35 in
导线进线孔与PCB板的角度 45 °
焊针长度 [mm] 4 mm
焊针长度 A [mm] 0,8 mm
焊针长度 B [mm] 1,2 mm
钻孔直径 [mm] 1,5 mm
钻孔直径公差 [mm] 0,1 mm
材料 I
绝缘材料 PA 6.6
温度稳定性 -60 °C 至 +105 °C
易燃类别，基于 UL 94 0 V
笼式弹簧材料 镍铬弹簧钢(CrNi)
接点材料 电解铜(Ecu)
电镀触头 镀锡
xxx-xxx/000-006 蓝色
xxx-xxx/000-009 浅灰色
xxx-xxx/000-016 黄绿混色
xxx-xxx/000-017 浅绿色
xxx-xxx/005-000 带有安装耳
xxx-xxx/005-xxx 带有安装耳
