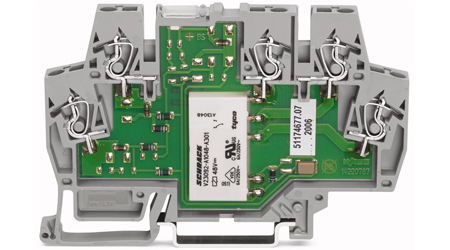

轨装式接线端子，带有小型继电器 继电器，带有1对转换接点 带有常规接点容量的小型继电器



  包装单位 25 25*1 件



 RoHS compliant





  项目组 6 (电子)

  接点材料 AgSnO2

  额定输入电压(Un) (DC) AC/DC 12 V

  输入电压范围 Un -15 % ...+20 %

  额定输入电流（在线圈温度为 20 °C 时) 15 mA

  最大接点开关电压 AC 250 V

  最大开关容量（阻性负载） AC 1250 VA

  最大开关容量（阻性负载） DC 请见负载极限曲线图

  建议最小负载 >= 100 mA / AC/DC 12 V

  最大接点开关速率，带/不带负载 6 min-1 / 20 s-1

  功率损耗 < 300 mW

  闭合时间（典型） 5 ms

  分断时间（典型） 6 ms

  抖动时间（典型） 5 ms

  标准工作模式 100 % ED

  接点与线圈间的绝缘强度 (kV) 4 kV

  接点与线圈间的绝缘强度 (1,2/50 µs) 6 kV

  开路接点间的绝缘强度 1 kV

  额定绝缘电压，根据 VDE 0110 section 1/4.97, IEC 60 664-1 250 V / 4 kV / 3

  机械寿命 5 x 10^6 次转换操作

  机械寿命（带有最大阻性负载时）AC 3 x 10^4 次转换操作

  工作环境温度 (0.85 x Un) -25 °C ... +40 °C

  工作环境温度 (Un) -25 °C ... +50 °C

  工作环境温度 (1,2 x Un) -25 °C ... +40 °C

  储藏温度 -40 °C ... +70 °C

  参考标准 DIN VDE 0160, DIN EN 50178; DIN VDE 0435 (corresponding parts); DIN EN 61810; DIN VDE 0140, DIN EN 61140

  最小可接导线截面积 [mm²] 0,08 - 2,5 mm²

  最小可接导线截面积 [AWG] 28 - 14 AWG

  重量 23,3 g

  颜色 灰色

  配线方向 正面接线

  可接导线数量 5

  电位数量 5

  高度 56 mm

  高度 2,205 in

  厚度 6 mm

  厚度 0,236 in

  宽度 91 mm

  宽度 3,58 in

  最小剥线长度 5 mm

  最大剥线长度 6 mm

  剥线长度 0,22 in

  安装 TS 35
