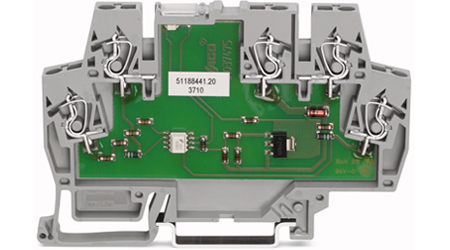

轨装端子式光电耦合器 适用于标准开关电压 正电平输出



  包装单位 25 25*1 件



 RoHS compliant





  项目组 6 (电子)

  额定输入电压(Un) (DC) DC 5 V

  输入电压范围，低电平 DC 0-1 V

  输入电压范围，高电平 DC 4-6 V

  输入电流范围 7-13 mA

  输入电路 反向电压保护

  额定输出电压 24 V

  输出电压范围 DC 20 V ... 30 V

  最大工作电流 (mA) 500 mA

  输出电路 保护二极管，红色 LED 工作指示灯

  晶体管承受最大反向电压 80 V

  闭合时间 (µs) < 15 µs

  分断时间 (µs) < 30 µs

  最大工作频率 10 kHz

  额定电压时的漏电流 < 10 µA

  集电极/发射极电压降 Uce sat < 1,2 V

  输出端静态电流（无负载时） 12,5 mA

  输入/输出端测试电压 2,5 kV

  标准工作模式 100 % ED

  工作环境温度 -25 °C ... +40 °C

  储藏温度 -40 °C ... +70 °C

  参考标准 IEC60664, VDE0110 CORRESPOND. PARTS; POLLUTION DEGREE 2; OVERVOLTAGE CATEGORY III; DIN EN 50178, VDE 0160

  最小可接导线截面积 [mm²] 0,08 - 2,5 mm²

  最小可接导线截面积 [AWG] 28 - 14 AWG

  重量 19,81 g

  颜色 灰色

  配线方向 正面接线

  可接导线数量 5

  电位数量 5

  高度 56 mm

  高度 2,205 in

  厚度 6 mm

  厚度 0,236 in

  宽度 91 mm

  宽度 3,58 in

  最小剥线长度 5 mm

  最大剥线长度 6 mm

  剥线长度 0,22 in

  安装 TS 35
