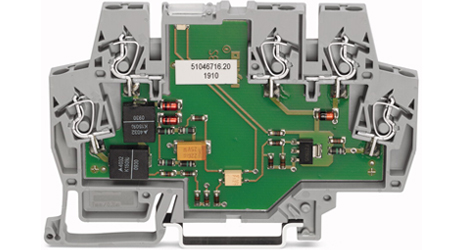

万可WAGO 859-772
轨装端子式光电耦合器 正电平输出 适用于标准开关电压
包装单位 25 25*1 件
项目组 6 (电子)
输入电压范围（低电平） AC 0 V-90 V
输入电压范围（高电平） AC 175 V-270 V
输入电流范围 0,04 mA...0,7 mA
额定输出电压 24 V
输出电压范围 DC 20 V ... 30 V
最大工作电流（20°C) mA 500 mA
输出电路 保护二极管，工作指示灯
晶体管承受最大反向电压 80 V
闭合时间 (µs) 30000 µs
分断时间 (µs) 30000 µs
额定电压时的漏电流 10 µA
集电极/发射极电压降 Uce sat < 1,2
输出端静态电流（无负载时） 12 mA
输入/输出端测试电压 2,5 kV
标准工作模式 100 % ED
工作环境温度 -25 °C ... +55 °C
储藏温度 -40 °C ... +70 °C
最小可接导线截面积 [mm²] 0,08 - 2,5 mm²
最小可接导线截面积 [AWG] 28 - 14 AWG
重量 24,478 g
颜色 灰色
配线方向 正面接线
可接导线数量 5
电位数量 5
高度 56 mm
高度 2,205 in
厚度 6 mm
厚度 0,236 in
宽度 91 mm
宽度 3,58 in
最小剥线长度 5 mm
最大剥线长度 6 mm
剥线长度 0,22 in
海关税号 85415000
安装 TS 35
