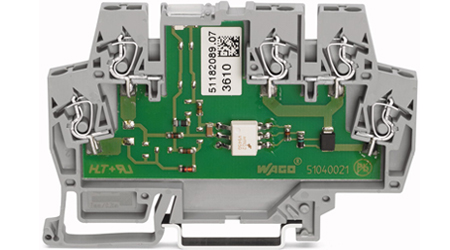

万可WAGO 859-795
轨装端子式光电耦合器 开关功率较小
包装单位 25 件
RoHS compliant
项目组 6 (电子)
额定输入电压(Un) (DC) DC 5 V
输入电压范围（低电平） DC 0 V ... 0,8 V
输入电压范围（高电平） DC 2 V... 6,25 V
输入电流范围 DC 3,8mA - 23mA
额定电压时的工作电流 17,5 mA
额定输出电压 24 V
额定输出电压范围 DC 3 V ... 30 V
最大工作电流（20°C) mA 100 mA
最大工作电流（70°C) 50 mA
晶体管承受最大反向电压 65 V
闭合时间 (µs) 10 µs
分断时间 (µs) 50 µs
最大工作频率 10 kHz
额定电压时的漏电流 25 µA
输出侧压降 <= 1 V
输入/输出端测试电压 2,5 kV
标准工作模式 100 % ED
工作环境温度 -25 °C ... +40 °C
最高环境温度（在较小工作电流情况下） 70 °C
储藏温度 -40 °C ... +70 °C
最小可接导线截面积 [mm²] 0,08 - 2,5 mm²
最小可接导线截面积 [AWG] 28 - 14 AWG
连接方式 CAGE CLAMP®COMPACT CONNECTION
重量 18,9 g
颜色 灰色
配线方向 正面接线
可接导线数量 5
电位数量 5
高度 56 mm
高度 2,205 in
厚度 6 mm
厚度 0,236 in
宽度 91 mm
宽度 3,58 in
最小剥线长度 5 mm
最大剥线长度 6 mm
剥线长度 0,22 in
安装 TS 35
