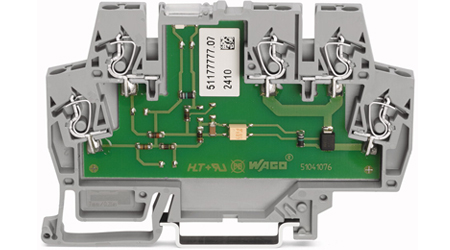

轨装端子式光电耦合器 开关功率较小



  包装单位 25 件



 RoHS compliant





  项目组 6 (电子)

  额定输入电压(Un) (DC) DC 24 V

  输入电压范围（低电平） DC 0 V ... 5 V

  输入电压范围（高电平） DC 18 V ... 30 V

  输入电流范围 DC 5,7mA- 12,8mA

  额定电压时的工作电流 9,2 mA

  额定输出电压 24 V

  额定输出电压范围 DC 3 V ... 30 V

  最大工作电流（20°C) mA 100 mA

  最大工作电流（70°C) 50 mA

  晶体管承受最大反向电压 65 V

  闭合时间 (µs) 10 µs

  分断时间 (µs) 50 µs

  最大工作频率 10 kHz

  额定电压时的漏电流 25 µA

  输出侧压降 <= 1 V

  输入/输出端测试电压 2,5 kV

  标准工作模式 100 % ED

  工作环境温度 -25 °C ... +40 °C

  最高环境温度（在较小工作电流情况下） 70 °C

  储藏温度 -40 °C ... +70 °C

  参考标准 IEC60664/ IEC60664A/ DIN VDE0110; POLLUTION DEGREE 2; OVERVOLTAGE CATEGORY III

  最小可接导线截面积 [mm²] 0,08 - 2,5 mm²

  最小可接导线截面积 [AWG] 28 - 14 AWG

  连接方式 CAGE CLAMP®COMPACT CONNECTION

  重量 18,6 g

  颜色 灰色

  配线方向 正面接线

  可接导线数量 5

  电位数量 5

  高度 56 mm

  高度 2,205 in

  厚度 6 mm

  厚度 0,236 in

  宽度 91 mm

  宽度 3,58 in

  最小剥线长度 5 mm

  最大剥线长度 6 mm

  剥线长度 0,22 in

  安装 TS 35
